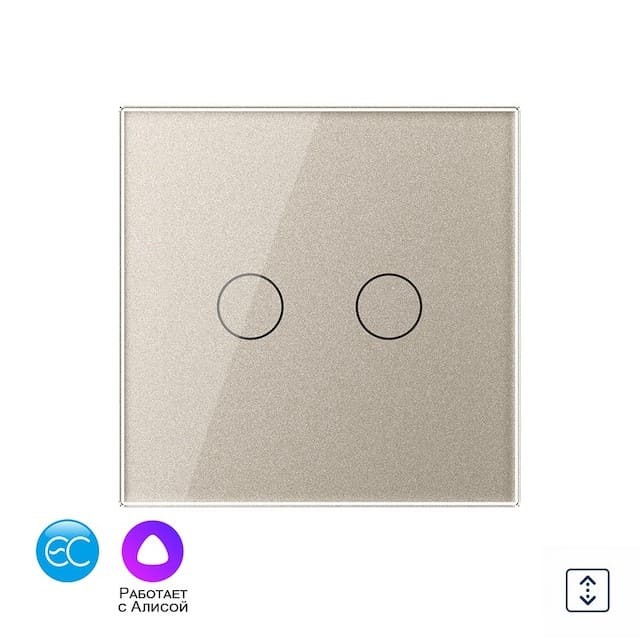

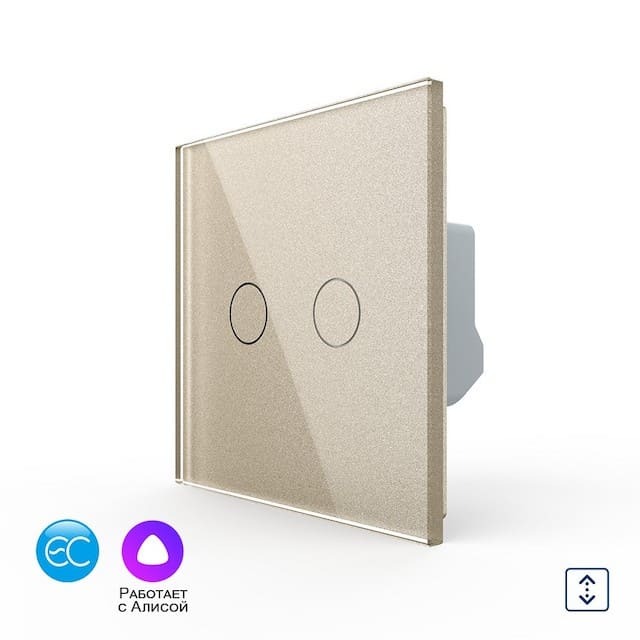

Умный выключатель сенсорный двухклавишный управления жалюзи/рольставни (сухой контакт). Цвет Шампань. Livolo серия EC. VL-C702NWZ2-16

Сенсорный выключатель для штор Livolo EC сухой контакт на 1 пост со стеклянной лицевой панелью LIVOLO предназначен для управления шторами в автоматическом режиме.

Включение/выключение освещения осуществляется одним легким прикосновением. Мягкая светодиодная подсветка позволит с легкостью найти выключатель в темном помещении.

Для управления освещением через приложение, выключатель необходимо подключить к шлюзу (блоку управления) LIVOLO VL-XG004. Управлять выключателем также можно и голосовыми командами, подключив его к голосовому помощнику Алисе (подключение к шлюзу обязательно). Выключатель не поддерживает управление с помощью дистанционного пульта LIVOLO.

Данный маршрутизатор поддерживает только протокол EC, для протокола ZigBee не подходит.

Выключатель с сухим контактом. Для подключения требуется фаза и ноль переменного тока 110-240 В, 50-60 Гц.
Устанавливается в круглый подрозетник в комплекте со стеклянной лицевой панелью (в комплекте).

Эксплуатация

1. Выключатель имеет два сенсора. Первый отвечает за открытие/подъем, второй за закрытие/спуск. Коснитесь сенсора - штора начнет двигаться. Ещё раз прикоснетесь к этому же или другому сенсору - штора остановится.
2. Если моторизированный карниз, штора, жалюзи в течение 90 секунд не доедет до выставленного на моторе конечного положения открыто/закрыто, то выключатель сам отключится.
3. Выключатель имеет двухцветную светодиодную подсветку клавиши. Красный цвет - выключатель включен (в момент прикосновения к сенсору), синий цвет - выключен.
4. Рабочее напряжение: 110-240 В, 50-60 Гц.
5. Мощность нагрузки: до 750 Вт. Выключатель может немного нагреваться, когда включен.
6. Избегайте использования нагрузок, превышающих номинальный выходной ток 3 А.
7. Имеет защиту от одновременного нажатия двух сенсоров.
8. Если выключатель не работает должным образом, отключите питание на 1 минуту, а затем снова включите.
9. Срок службы: 100 000 переключений. Гарантия 12 мес.

Настройка выключателя EC в приложении LIVOLO HOME

1. Установите приложении LIVOLO HOME из App Store или Google Play.
2. Зарегистрируйтесь и войдите под своим логином в приложение.
3. В верхнем правом углу нажмите «+» и добавьте соответствующий блок управления умным домом (шлюз).
4. Синхронизируйте блок управления умным домом (шлюз) в приложении, следуя инструкции.
5. В верхнем правом углу нажмите «+» и добавьте соответствующий выключатель.
6. Синхронизируйте выключатель в приложении, следуя инструкции.

Комплектация

• Механизм выключателя.
• Металлический суппорт для крепления.
• Стеклянная панель.

Монтаж

Установка выключателей производится после завершения чистового этапа отделочных работ. В противном случае в них может попасть строительная пыль, клей, краска и др., что приведет к выходу механизма из строя. Не является гарантийным случаем!

1. Достаньте комплектующие из упаковки.
2. Обязательно отключите питание перед установкой.
3. Поместите механизм выключателя в металлический суппорт.

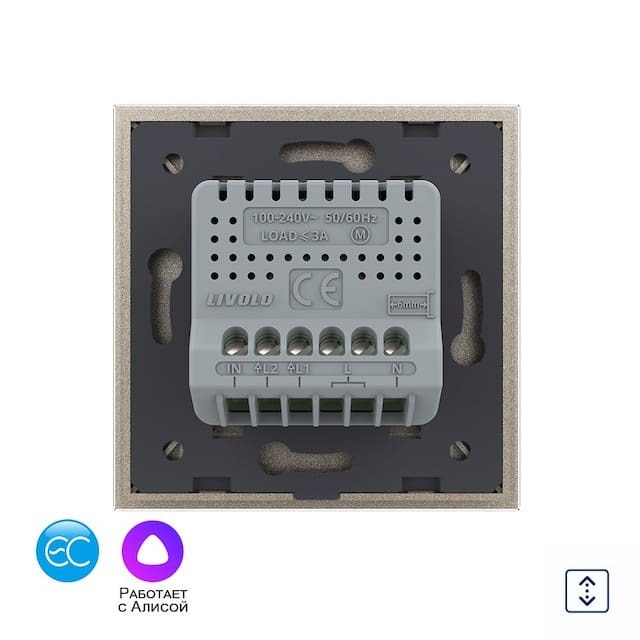

4. Подсоедините провода. Подключение должно выполнятся строго со схемой подключения. К клеммам N - ноль и L - фаза подключается питание выключателя. Клемма IN - вход, а OUT1 и OUT2 - выход - соединительные провода от нагрузки или подключенного оборудования. Затяните клеммы.

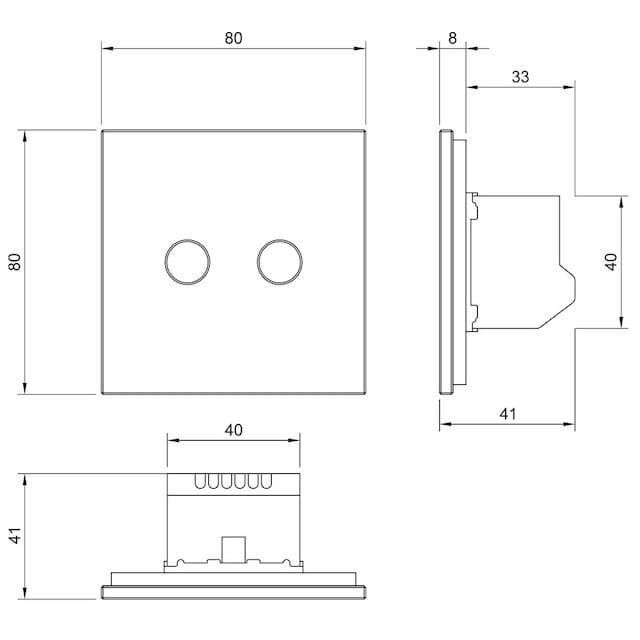

5. Зафиксируйте механизм в подрозетнике с помощью винтов. Монтаж осуществляется в круглую монтажную коробку (подрозетник) с минимальной глубиной 40 мм. и диаметром 65-70 мм. Межцентровое расстояние для крепёжных винтов должно составлять не менее 60 мм.
6. Установите стеклянную панель.
   В комплекте, устанавливается на обесточенный выключатель.
7. Подайте питание на выключатель. Подождите 15-30 сек.

Меры предосторожности

Чтобы не получить травму и не повредить выключатель, внимательно прочтите все инструкции.

1. Не устанавливайте изделие в местах с высокой температурой, сильным светом и сильными магнитными полями, а также в других суровых условиях, например, вблизи источников огня.
2. Неправильное использование изделия может легко привести к его повреждению или поставить под угрозу личную безопасность и безопасность имущества.
3. Потребитель несет ответственность за любой личный и имущественный ущерб, возникший в результате неправильного использования продукта в соответствии с руководством пользователя.
4. Категорически запрещается разбирать выключатель.
5. Избегайте использования нагрузок, превышающих номинальный выходной ток выключателя.
6. Следует избегать интенсивных физических действий, включая стуки, бросания, топтание, сдавливание и т. д.
